Deze gespleten kogel dient als kerncomponent voor orbit-kogelkranen. Precisie CNC-gefreesd uit gesmeed 20CrNiMo (AISI 8620) stalen staaf in plaats van gegoten. CNC-gefreesde baankogelklep dient als kerncomponent voor baankogelkranen. Het is samengesteld uit bovenste en onderste halve kogels en beschikt over een hoge maatnauwkeurigheid met een bolvormig oppervlak, een binnenboring en drukontlastingsgaten, voltooid door CNC-draaifrezen. Een warmtebehandeling door middel van carboneren en afschrikken is optioneel om een slijtvast oppervlak en een stevige kern te verkrijgen voor omstandigheden met hoge druk en slagbelasting.
Als professionele fabrikant in CNC-bewerkingen kan Lionse zowel geboorde (met drukontlastingsgaten) als niet-geboorde versies leveren. Op grote schaal gebruikt in orbit-kogelkranen voor de aardolie-, chemische en energie-industrie.

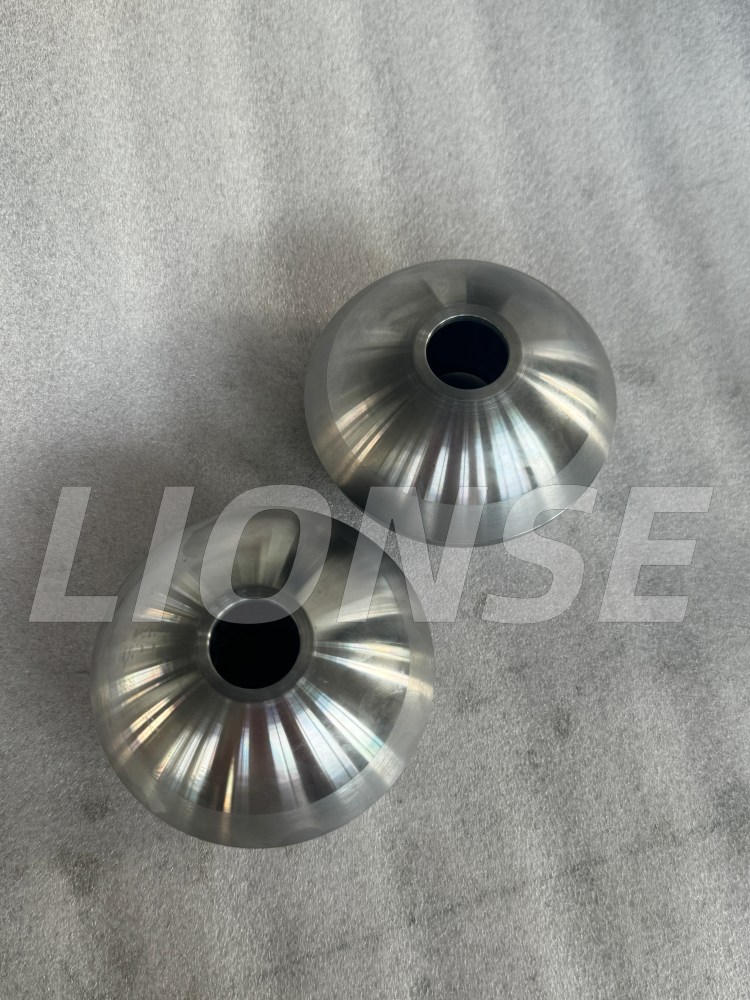

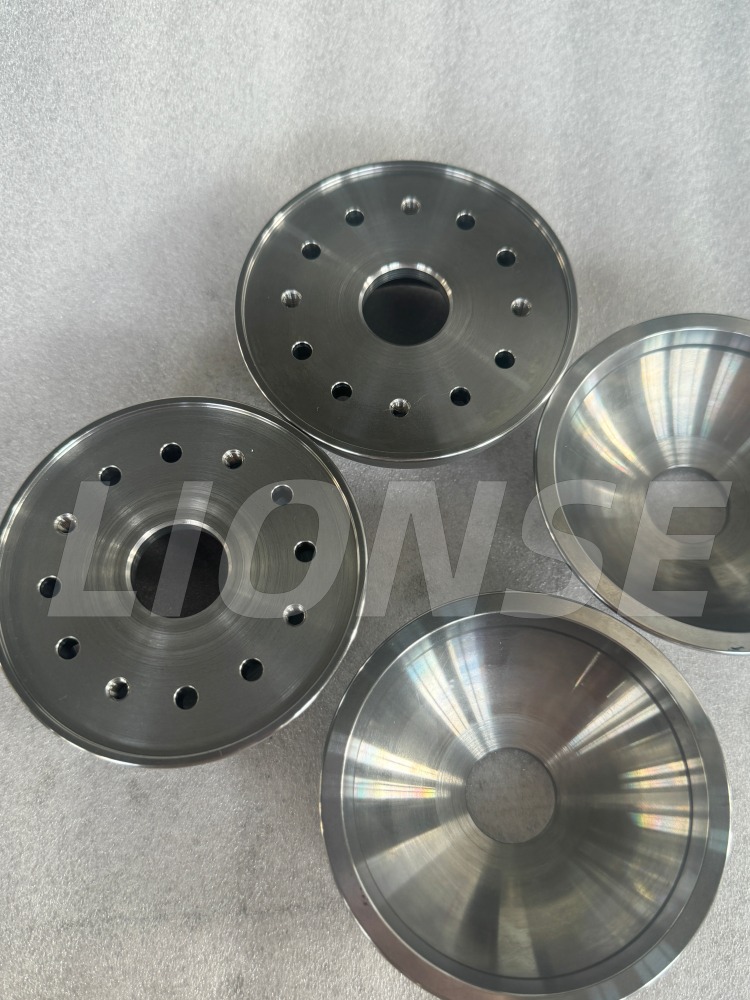

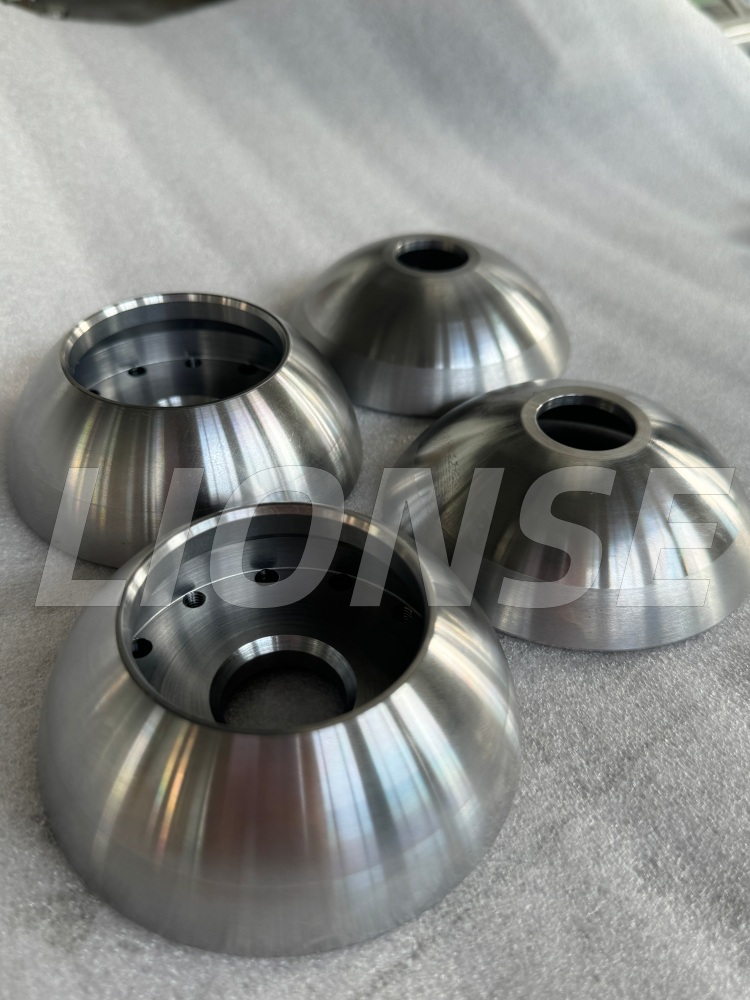

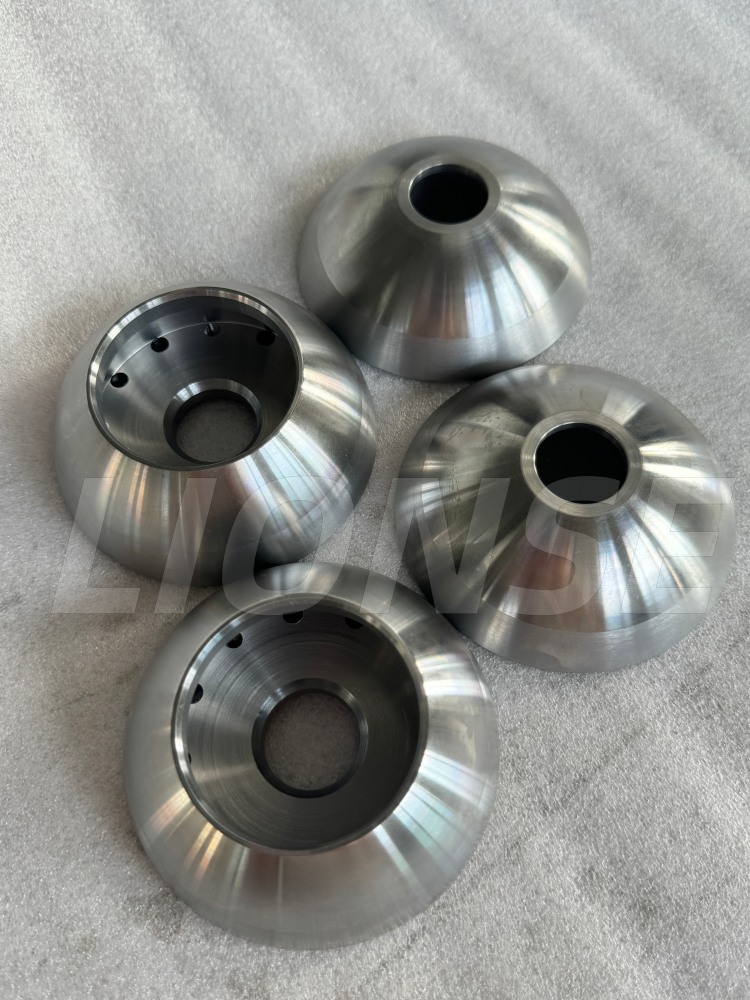

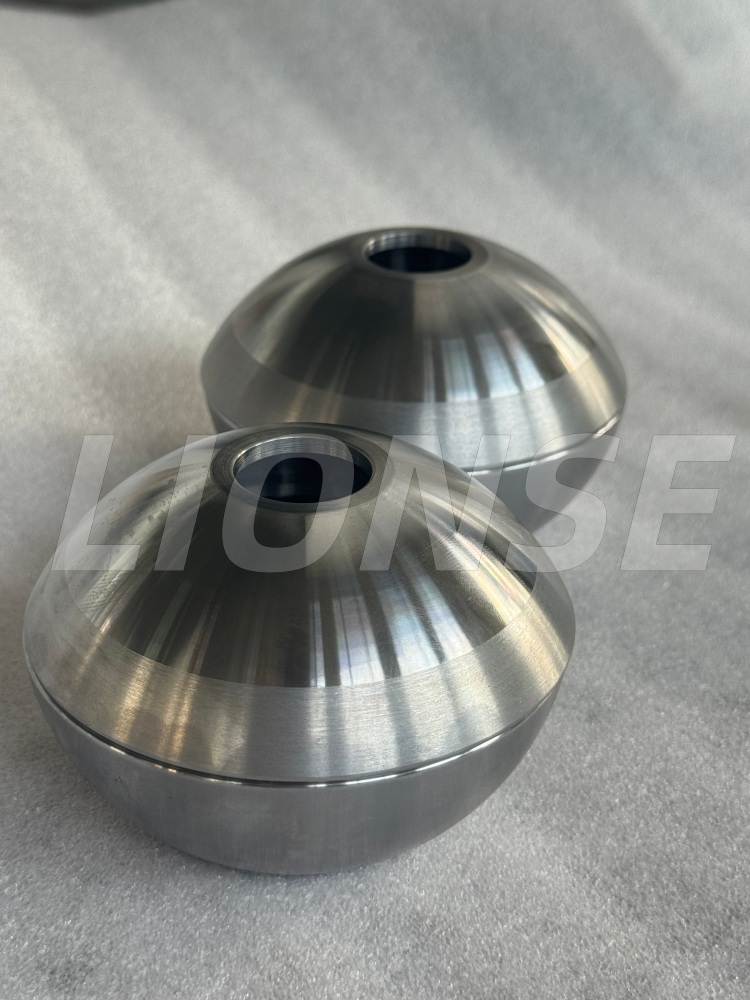

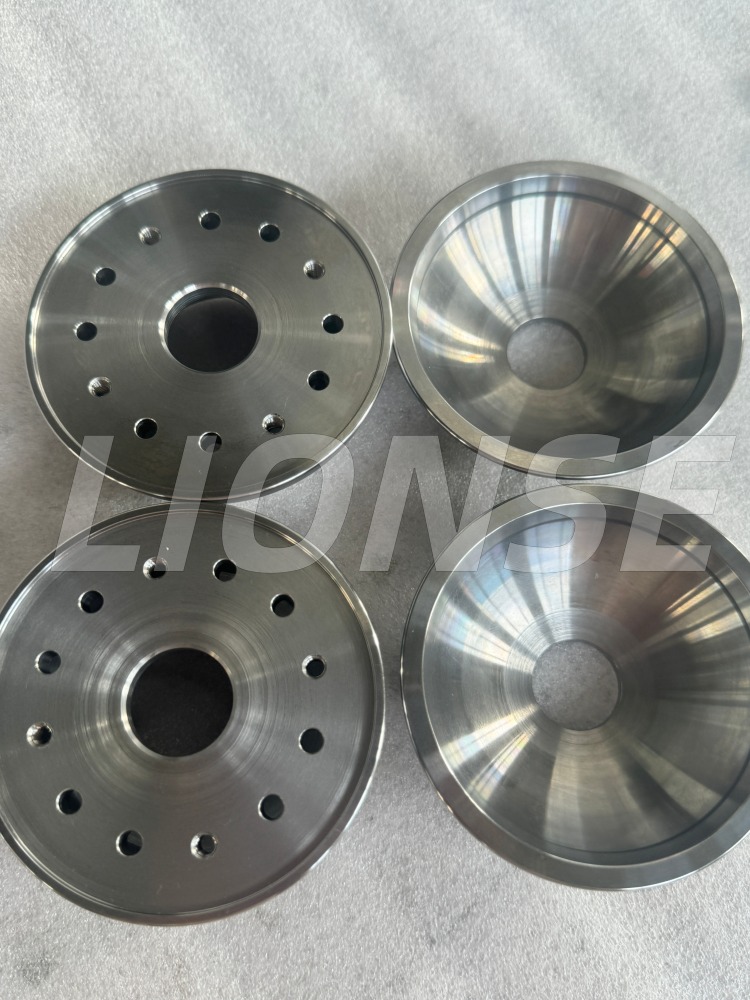

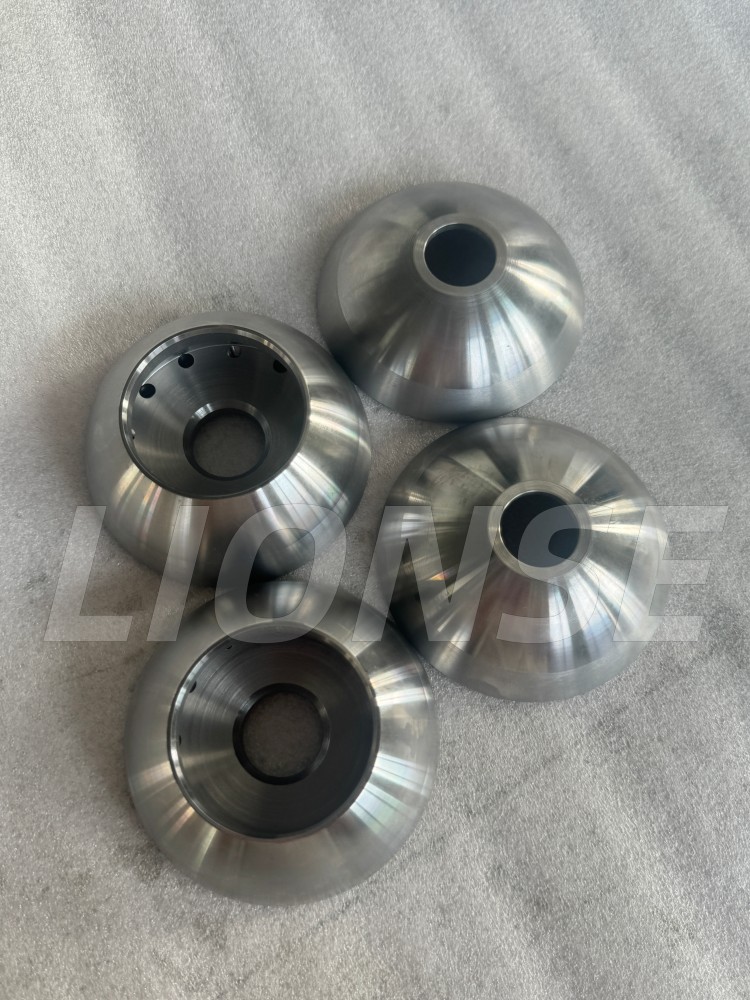

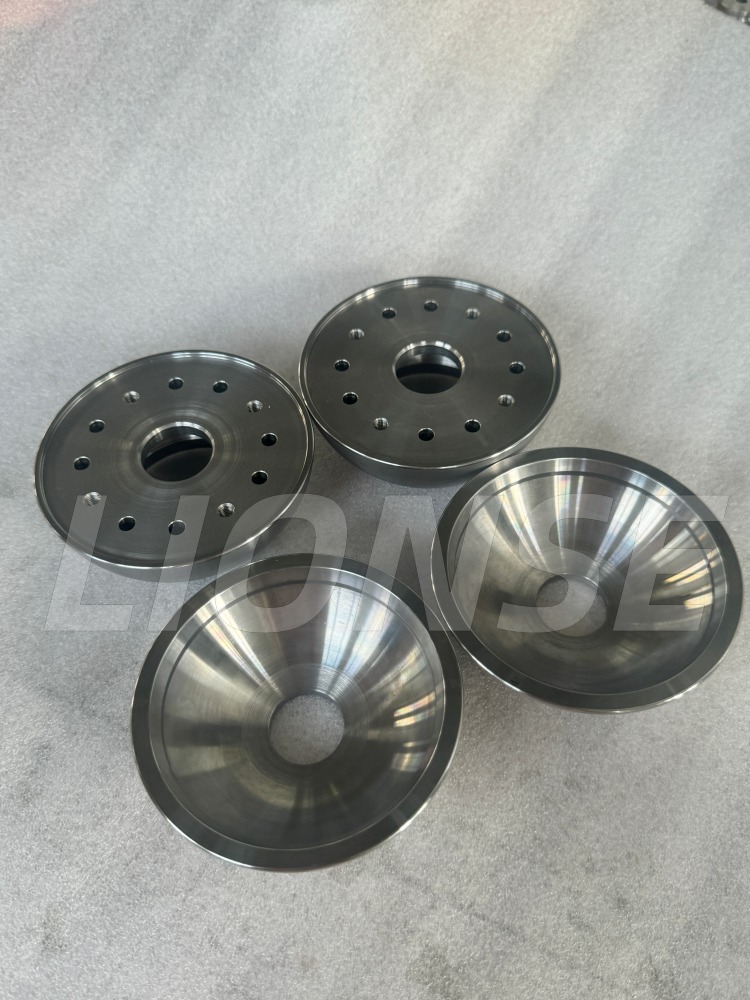

Precisie CNC-gefreesde baankogelklep bestaat uit twee halve kogeldelen: bovenste kogel en onderste kogel. Het bolvormige oppervlak, de binnenboring, de positioneringstrappen en de drukontlastingsgaten zijn allemaal afgewerkt met CNC-draaifrezen, met nauwe maatvoering en sferische geometrische tolerantie. Als onderdeel van gehard staal is het beschikbaar voor een daaropvolgende warmtebehandeling met carbureren en afschrikken. Na de warmtebehandeling bereikt de oppervlaktehardheid HRC58-62 voor uitstekende slijtvastheid en anti-erosieprestaties, terwijl de kern een goede taaiheid behoudt om hoge druk en impact-werkomstandigheden te weerstaan.
| Productienaam |
CNC-gefreesde Orbit-kogelkraan |
| Materiële mogelijkheden | 20CrNiMo (AISI 8620) |
| Merk |
LEEUW |
| Oppervlaktebehandeling |
Als eisen van de klant |
| Oorsprong |
Qingdao, China |
Vergeleken met op roestvrij staal gebaseerde alternatieven (316L, 2205 duplexstaal met harde stelliet), levert 20CrNiMo (AISI8620) uitstekende uitgebreide kostenprestaties voor nauwkeurig CNC-gefreesde split-ball-kogelklepcomponenten voor aardolie-, chemische en energiediensten.
Gesmeed 20CrNiMo-staaf is aanzienlijk goedkoper dan 316L roestvrij staal en 2205 duplexstaal. Slijtvaste oppervlakteprestaties worden bereikt door een warmtebehandeling met carboneren en afschrikken, in plaats van te vertrouwen op dure basismaterialen van hooggelegeerde materialen, waardoor de grondstofkosten voor split-ball-plano's worden verlaagd.
Metaal-op-metaal hard afgedichte orbitkogels van roestvrij staal vereisen een overlay van Stellite-kobaltlegering om HRC58-62 slijtvastheid te bereiken. Stellietmateriaal is kostbaar, harde bekleding zorgt voor hoge uitvalpercentages en vereist tijdrovende herbewerking na het lassen.
Voor 20CrNiMo wordt de hardheid van het doeloppervlak HRC58-62 alleen bereikt via bewezen carbonisatie-quenching. Er is geen hardlaswerk nodig, waardoor de productiekosten aanzienlijk worden verlaagd en de productierisico's worden verminderd.
In gesmede, gegloeide toestand vóór warmtebehandeling heeft 20CrNiMo een matige hardheid. Complexe geometrieën, waaronder een bolvormig afdichtingsoppervlak, binnenboring, positioneringsschouders en drukontlastingsgaten, kunnen efficiënt met precisie-CNC-machines worden bewerkt. De gereedschapsslijtage is lager in vergelijking met harde roestvaste soorten, waardoor de bewerkingscyclustijd wordt verkort en de CNC-verwerkingskosten worden verlaagd.
LONSE heeft een welverdiende reputatie opgebouwd in de CNC-bewerkingsindustrie op het gebied van kwaliteit, betrouwbaarheid, kosteneffectiviteit en tijdige levering. Om aan uw verwachtingen voor uw projecten te voldoen, zal ons team van monteurs en ingenieurs nauw samenwerken tijdens alle fasen van de productontwikkeling, van prototype tot productie. We erkennen dat elk project en de toepassing ervan uniek zijn, dus bieden we elke klant een onderscheidende maar toch praktische oplossing, inclusief precisiebewerkingsdiensten en aangepaste oppervlaktebehandelingen.Neem contact met ons opvandaag nog en laten we beginnen met het maken van uw onderdelen.
Al ruim 15 jaar is Lionse een wereldwijde leverancier in de distributie van titaniumproducten, metaalbewerking en lagers. De industrieën die we bedienen omvatten chirurgische implantaten en gereedschappen, auto-onderdelen, chemische apparaten, energieopwekking, mijnuitrusting, vliegtuigen, pompen enz. LONSE is uw betrouwbare leverancier.
Al onze splitballen met orbitventiel zijn nauwkeurig CNC-gefreesd uit gesmeed staal, niet gegoten. Het bolvormige oppervlak, de binnenboring en de drukontlastingsgaten zijn afgewerkt door draaifrezen om nauwe toleranties te garanderen.
20CrNiMo vermijdt duur stelliet-hardlassen. De grondstoffen en de totale productiekosten zijn lager voor niet-corrosieve hogedruktoepassingen. Roestvrij staal met een harde bekleding heeft de voorkeur voor corrosieve media, maar met hogere totale kosten.
Ja. Zowel geboorde versies met drukontlastingsgaten als niet-geboorde blanco versies zijn beschikbaar, strikt volgens uw tekening vervaardigd.
